Micro-séparateur Doric - Division d'intensité

Micro-séparateur Doric - Division d'intensité
  • Prix ​​unitaire /


Le code de commande:

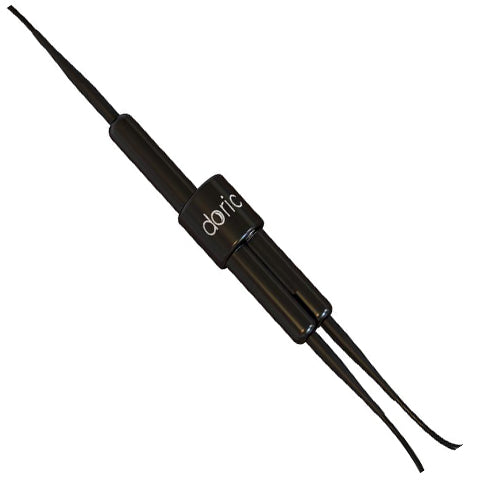

  • Ce micro-séparateur divise le faisceau entrant en deux faisceaux de sortie d'égale intensité. Contrairement au mini cube Doric, le micro-séparateur Doric possède des fibres d'entrée et de sortie sur les côtés opposés de l'appareil.

    Le produit standard est conçu pour la lumière visible à partir de 450 nm à 650 nm.


  • Transmission
    > 30% par côté (60% au total)
    Rapport de division | A - B | <5%
    Gamme de longueur d'onde 450 - 650 nm
    Dimensions 40 mm x 12 mm x 12 mm (partie centrale uniquement)
    Masse 20 g


  • Noyau (μm) Gaine (μm) Amortissement Couche* NA Code fibre optique
    Silice
    100 110 125 900 0.22 100 / 110 / 900-0.22
    100 110 125 900 0.37 100 / 110 / 900-0.37
    105 125 250 900 0.22 105 / 125 / 900-0.22
    200 220 240 900 0.22 200 / 220 / 900-0.22
    200 220 245 900 0.37 200 / 220 / 900-0.37
    * Couche standard; d'autres couches sont également disponibles, voir la section : Couche de protection

  • Description Produit Code de résiliation
    Connecteur FC avec virole en zircone

    Connecteur FC avec virole métallique
    FC

    FCM
    Connecteur FC / APC avec virole en zircone

    Connecteur FC / APC avec virole métallique
    FCA

    FCMA
    Connecteur SMA avec virole métallique SMA
    Virole en zircone OD de 1.25 mm ZF1.25
    Virole en zircone OD = 1.25 mm avec bride

    Virole en zircone OD = 1.25 mm avec bride PEEK
    ZF1.25 (F)

    ZF1.25 (FP)
    Virole métallique OD de 1.25 mm MF1.25
    Virole en zircone OD = 2.5 mm ZF2.5
    Virole en zircone OD = 2.5 mm avec bride

    Virole en zircone OD = 2.5 mm avec bride PEEK
    ZF2.5 (F)

    ZF2.5 (FP)
    Ferrule métallique OD = 2.5 mm MF2.5
    Connecteur magnétique mince SMC
    Connecteur M3 CM3
    Connecteur M3 avec plastique PEEK CM3 (P)
    Connecteur M2 CM2

  • Micro répartiteurs doriques (1 entrée, 2 sorties)
