"NOUVEAU" système de photométrie de fibre à imagerie groupée

"NOUVEAU" système de photométrie de fibre à imagerie groupée


Le code de commande:

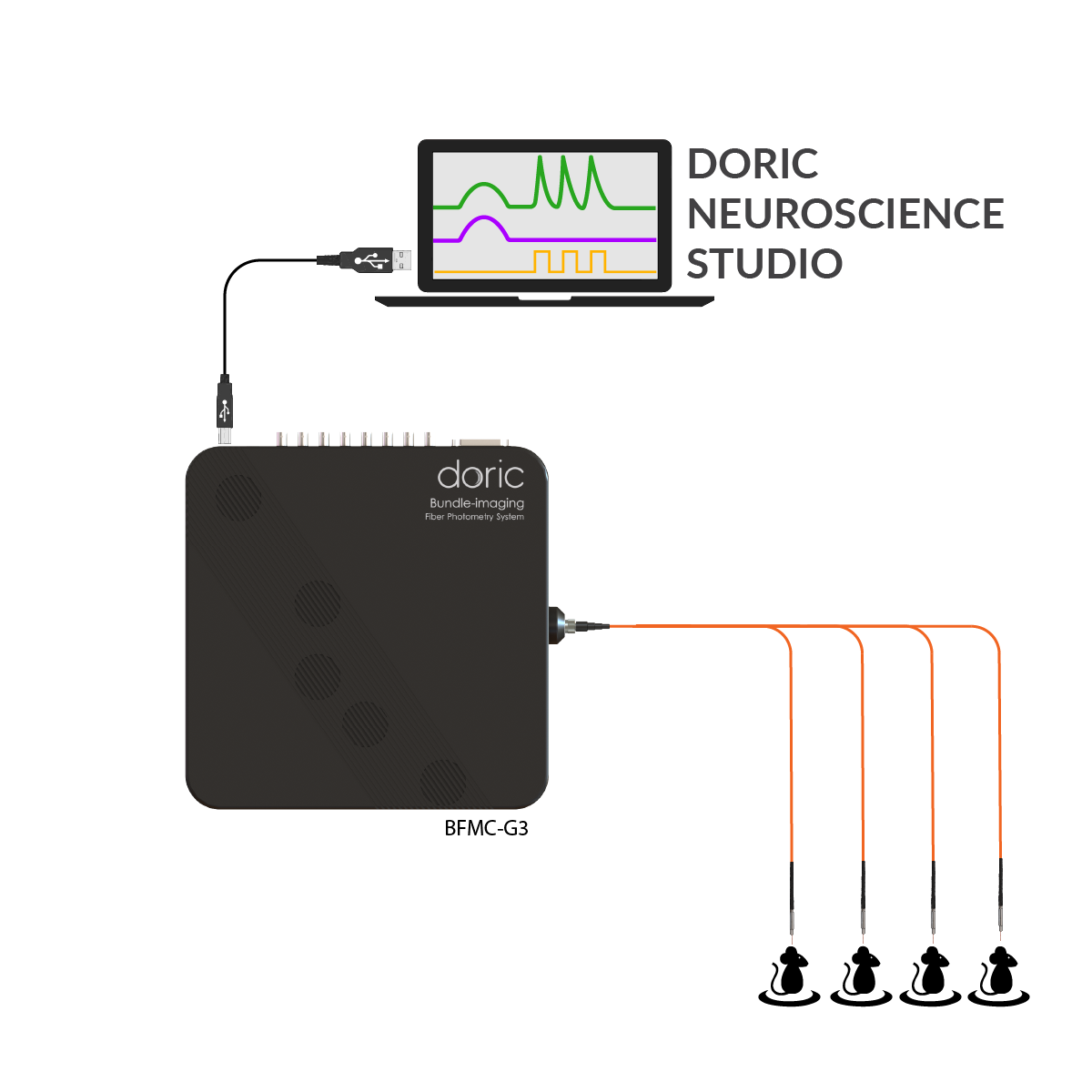

  • Le système de photométrie de fibre à imagerie groupée (BFMC) de Doric est entièrement intégré, offrant une solution plug-and-play sans tracas. Pour enregistrer les signaux photométriques verts et rouges, le BFMC utilise des LED intégrées pour éclairer l'ensemble du port d'échantillon et un capteur CMOS pour imager simultanément le signal fluorescent de chaque fibre du faisceau. La lumière fluorescente collectée par chaque fibre du faisceau crée des points circulaires sur un capteur CMOS. La lecture électrique des pixels de chaque image de fibre est en corrélation avec l'activité calcique du site cérébral correspondant.

    Le système BFMC est équipé de 8 ports d'entrée/sortie numérique (DIO) et d'un adaptateur HD25 pour la synchronisation et les expériences en boucle fermée avec des appareils externes tels que des caméras comportementales, des chambres de conditionnement opérant, un logiciel de suivi vidéo et des sources de lumière optogénétiques.

  • La GCaMP avec système de photométrie à fibre à imagerie par faisceau de fluorophore rouge enregistre la fluorescence GCaMP indépendante du calcium et dépendante du calcium et la fluorescence du fluorophore rouge à partir de plusieurs sites cérébraux connectés par fibre avec un seul capteur d'image CMOS. Les longueurs d'onde d'excitation respectives sont de 405 nm (point isobestique), 470 nm et 560 nm. Les sites marqués avec des fluorophores peuvent être sur un seul animal ou répartis sur plusieurs animaux. Les excitations de fluorophore respectives sont entrelacées ou appliquées séquentiellement pour séparer différentes émissions de fluorescence.

    Le système comprend :
      • Système de photométrie à fibre optique en faisceau
      • Tous les câbles électriques et cordons de raccordement requis

    Éléments en option:
    Accessoires:
  • Mini-cubes :
    Gamme de longueurs d'onde 350 à 1100 nm
     Champ de vision Ø2.5 mm
    Objectif NA 0.40
    Nombre maximum de sites
    * pourrait être limité par la fabrication de patchcord    		 - 20x cœur 400 µm NA0.37
    - 60x cœur 200 µm NA0.37
    - 100x cœur 100 µm NA0.37
     Uniformité d'excitation  10% au-dessus du FOV
    Compatibilité fibre optique Diamètre du noyau 100, 200 ou 400 µm NA 0.37
    Atténuation du filtre optique  Bande extérieure OD 5
     Connecteur de fibres optiques SMA
    GCaMP
     Bande passante spectrale - Excitation # 1: 400-410 ou 410-420 nm
    - Excitation # 2: 460-490 nm
    - Émission: 500-550 nm
    GCaMP + GRCaMP
     Bande passante spectrale  - Excitation # 1: 400-410 ou 410-420 nm
    - Excitation # 2: 460-490 nm
    - Excitation # 3: 555-570 nm
    - Émission n ° 1: 500-540 nm
    - Émission n ° 2: 580-680 nm
    Capteur
    Type Capteur d'image CMOS
    Efficacité quantique 82% à 520 nm
    Résolution 1024 x 1024 px
    Taille Pixels 5.86 µm x 5.86 µm
    Fréquence d'images jusqu'à 60 Hz
    LED intégrées
    Max actuel
    		 500 mA
    Puissance de sortie Max
    (fibre 400 µm, NA0.37)
    		 LED 400-410 nm = 700 µW (à 200 mA, CW)
    LED 460-490 nm = 700 µW (à 200 mA, CW)
    LED 555-570 nm = 130 µW (à 200 mA, CW)
    E/S
    Numéro de port 32
    Taux d'échantillonnage maximal 10 kSps
    Fréquence de sortie maximale - 8 E/S BNC,
    - 1 DB25 avec 8 entrées/sorties, 8 entrées et 8 sorties
    (Adaptateur DB25 aux fils inclus)
    Exigence informatique
    Système d'exploitation
    		 Microsoft Windows 10 ; 64 bits
    Mémoire 8 Go de RAM minimum
    16 Go de RAM recommandés
    La vitesse du processeur 3 GHz et 8 cœurs
    Disque dur 500 Mo d'espace disque libre>
     * SSD recommandé
    Connexion à l'ordinateur USB-3 (câble inclus)
    Propriétés physiques
    Taille
    		 310x310x66mm
