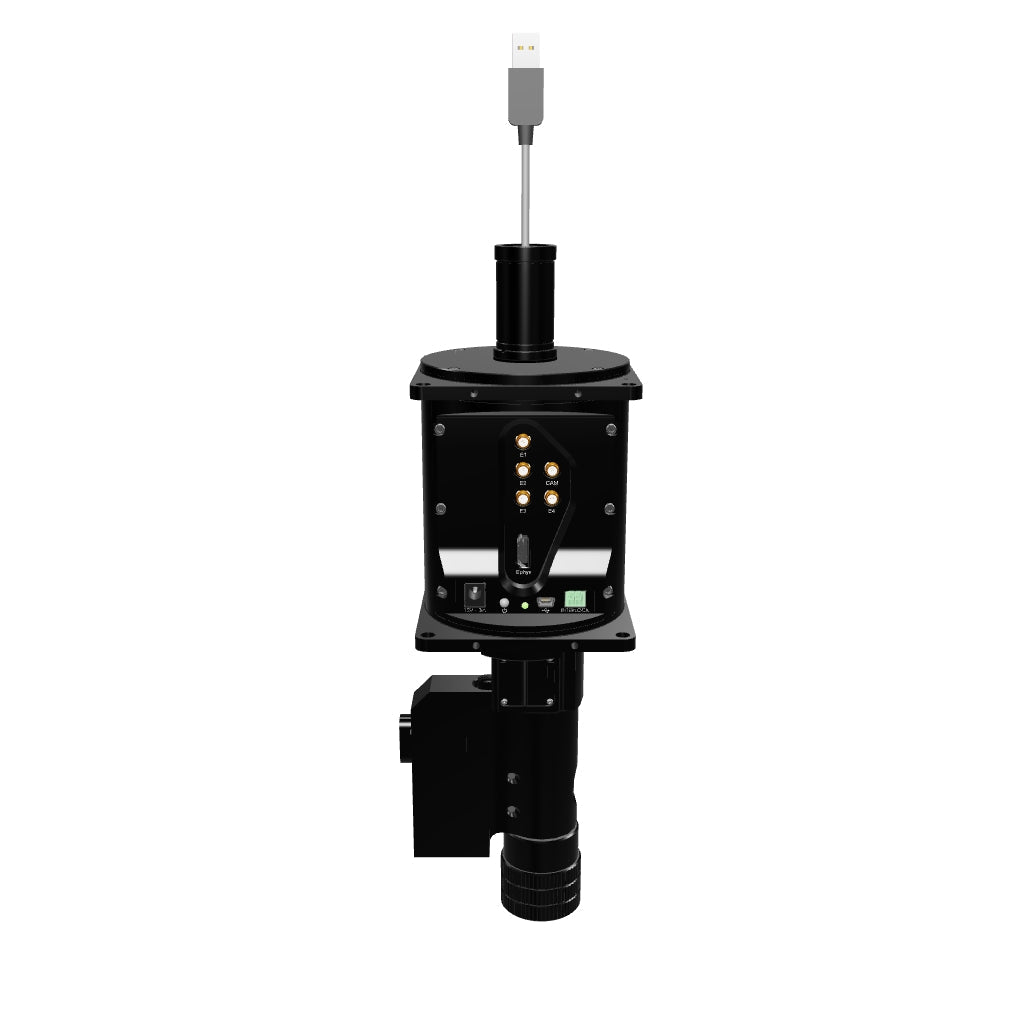

Mini Cubes de Fluorescence à Imagerie Rotative Gen.2 - Système

Mini Cubes de Fluorescence à Imagerie Rotative Gen.2 - Système

Photométrie de fibre à imagerie rotative (RBFMC-G2) est une alternative élégante pour à long terme, sur plusieurs sites enregistrements dans animaux en liberté. Ce système de photométrie à base de CMOS se fixe sur le joint tournant motorisé, permettant la détection du signal pendant la rotation. Cette conception complètement supprime les artefacts de rotation et est idéal pour l'enregistrement signaux subtils à partir de populations neuronales clairsemées et/ou d'axones.

Photométrie de fibre à imagerie rotative (RBFMC-G2) est une alternative élégante pour à long terme, sur plusieurs sites enregistrements dans animaux en liberté. Ce système de photométrie à base de CMOS se fixe sur le joint tournant motorisé, permettant la détection du signal pendant la rotation. Cette conception complètement supprime les artefacts de rotation et est idéal pour l'enregistrement signaux subtils à partir de populations neuronales clairsemées et/ou d'axones.

Le Sortance et Haute densité les cordons de brassage en faisceau sont compatibles de manière interchangeable avec le Port d'échantillon du même RBFMC-G2. Le Sortance Cette option est conçue pour plusieurs régions cérébrales distantes, chacune étant équipée de Canule mono fibre optique, bien que Haute densité le type est conçu pour Canules haute densité

Configurations RBFMC-G2 :
  1. Photométrie bicolore (vert et rouge + isosbestique)
  2. Photométrie monochrome (vert + isosbestique) avec optogénétique décalée vers le rouge (une seule LED rouge (longueur d'onde) illumine simultanément tous les sites de photométrie)

À noter: Il est possible de passer d'une configuration à l'autre en changeant le mini-cube optique connecté à l'articulation rotative.

De plus, les deux configurations RBFMC-G2 sont compatibles avec un site optogénétique supplémentaire. Cette option monte un laser (l'une des 6 options de longueur d'onde) à l'extérieur du cube optique pour stimulation optogénétique sur des sites non photométriques.

RBFMC-G2 dispose également d'un port HDMI pour enregistrer les signaux électrophysiologiques de l'animal avec les consoles d'électrophysiologie de Doric (EPC, NC500). Il est également possible d'acheter un adaptateur pour les systèmes d'électrophysiologie courants (Intan, Neuropixel, etc.). Ainsi, avec ce système de pointe, les utilisateurs peuvent Enregistrement simultané de la photométrie multisite et de l'optogénétique, ainsi signaux électrophysiologiques du même animal en mouvement libre.

Le GCaMP avec système de photométrie de fibre à imagerie rotative à fluorophore rouge Gen.2 contient tous les éléments nécessaires pour effectuer des mesures de photométrie de fibre sur de nombreux sites dotés de fluorophores de type GFP. Il mesure également l'excitation isosbestique de la fluorescence GCaMP et collecte la fluorescence rouge sur le même capteur. Les fluorescences résultant de différentes excitations sont démodulées par acquisition séquentielle.


Le système comprend :

Éléments en option:

Accessoires:

Le GCaMP avec système de photométrie de fibre à imagerie de faisceaux rotatifs Red Opto contient tous les éléments nécessaires pour effectuer des mesures de photométrie de fibre sur de nombreux sites avec des fluorophores de type GFP et une stimulation optogénétique des opsines décalées vers le rouge dans les mêmes sites.


Le système comprend :


Les éléments optionnels


Accessoires:

Le option optogénétique externe répare un petit Module de diode laser (CLDM) sur la partie rotor du RBFMC, fournissant une stimulation optogénétique supplémentaire. Les configurations bicolores (GCaMP + RFP) et monochromes (GCaMP + Opto rouge) sont toutes deux compatibles avec l'optogénétique externe.

Le pilote laser intégré à l'intérieur du RBFMC-G2 (port E4) contrôle la synchronisation et l'intensité indépendamment de la photométrie/optogénétique de fibre interne.

Les six longueurs d'onde de Module de diode laser (CLDM) Il peut être utilisé avec le RBFMC-G2. Cependant, nous recommandons fortement l'utilisation du laser 638 nm, car il fonctionne bien avec l'opsine ChrimsonR.

Éléments optogénétiques externes :

Accessoires

Il s'agit de la seule solution à joint rotatif pour la photométrie par fibre optique simultanée et multisite (3+). et Enregistrements électriques. Le RBFMC-G2 est livré, par défaut, avec deux connecteurs électriques qui Prise en charge de l'électrophysiologie (jusqu'à 12 broches) ou de l'EGG/EMGCes ports peuvent également être utilisés pour ajouter des composants électriques personnalisés (IMU, etc.).

Le RBFMC-G2 est conçu pour fonctionner avec le NC500 pour Enregistrements simultanés d'imagerie des faisceaux et d'électrophysiologieCette solution offre une interface unique pour enregistrer les deux types de signaux en parfaite synchronisation. Le système NC500 utilise des préamplificateurs Intan RDH à 16 ou 32 canaux et est compatible avec Doric. canules optoélectriques multi-électrodes (OEC-Multi), avec jusqu'à 18 broches.

Notez que les types de connecteurs sur le RBFMC sont différents, en fonction de leur emplacement.

  • Côté rotor: PZN12
  • Côté stator:HDMI

Adaptateurs disponibles pour la compatibilité avec les systèmes d'électrophysiologie non doriques

Éléments du système d'électrophysiologie Doric

Électrophysiologie Intan

Adaptateurs d'électrophysiologie Neuropixel

 GCaMP + appel d'offresGCaMP + Opto Rouge
Gamme de longueurs d'onde350 à 1100 nm
Champ de visionØ1.30 mm
Objectif NA0.50
Nombre maximum de sites
* pourrait être limité par la fabrication de patchcord		- 7x cœur 400 µm NA0.57
- 20x cœur 200 µm NA0.57
- 90x cœur 100 µm NA0.37
Uniformité d'excitation10% au-dessus du FOV
Compatibilité fibre optique

- Diamètre du noyau 100, 200 ou 400 µm
- NA 0.37 à 0.57

Bande passante spectrale- Excitation #1 : 405-410 ou 410-415 nm ou 421-433 nm ou 433-445 nm
- Excitation # 2: 460-490 nm
- Excitation # 3: 555-570 nm
- Émission n ° 1: 500-550 nm
- Émission #2 : 580-680n
 		- Excitation #1 : 405-410 ou 410-415 nm ou 421-433 nm ou 433-445 nm
- Excitation # 2: 460-490 nm
- Excitation # 3: 580-650 nm
- Émission n ° 1: 500-540 nm
Atténuation du filtre optique> Bande extérieure OD 5
Connecteur de fibres optiquesSMA
Dimensions102 mm x 102 mm x 346mm
CAPTEUR
TypeCapteur d'image CMOS

Résolution
 		540 x 540 px

Taille Pixels
 		6.9 µm x 6.9 µm

Fréquence d'images
 		jusqu'à 125 Hz (1 et 2 excitations)
jusqu'à 60 Hz (3 excitations)

Interface informatiqueUSB 3.0

LED intégrées
Max actuel500 mA (LED 400-410 nm ou 410-415 nm ou 421-433 nm ou 433-445 nm, LED 460-490 nm)

1000 555 mA (DEL 570-XNUMX nm)
 		1000 600 mA (LED Opto 640-XNUMX nm)
Puissance de sortie Max
(fibre de 400 µm, NA 0.57)		LED 400-410 nm ou 410-415 nm = 60 µW (à 200 mA, CW)

LED 460-490 nm = 230 µW (à 200 mA, CW)

LED 555-570 nm = 150 µW (à 200 mA, CW)
 		LED Opto 600-640 nm = 7 mW (à 1000 XNUMX mA, CW)
Site optogénétique supplémentaire
connecteurM8

Max actuel1000 mA
Optogénétique et Électrophysiologie
connecteurPZN12 (rotor)
HDMI (stator)
Dessin

Mini Cubes de Fluorescence à Imagerie Rotative - joint rotatif

Mini Cubes de Fluorescence à Imagerie Rotative - Cube
