Canule optique Fi-Wi

  • Prix ​​unitaire /


Le code de commande:

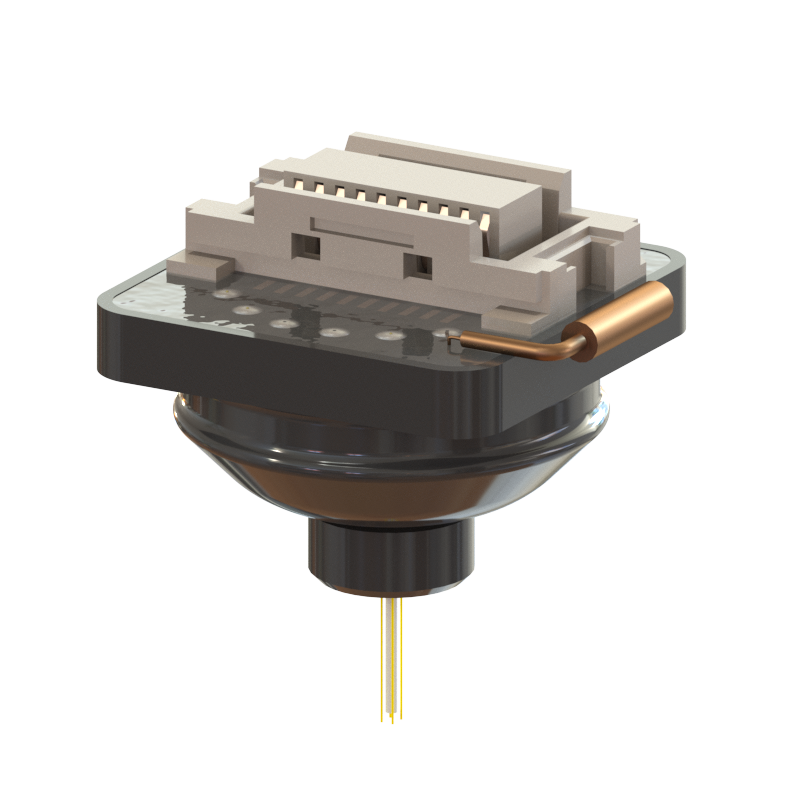

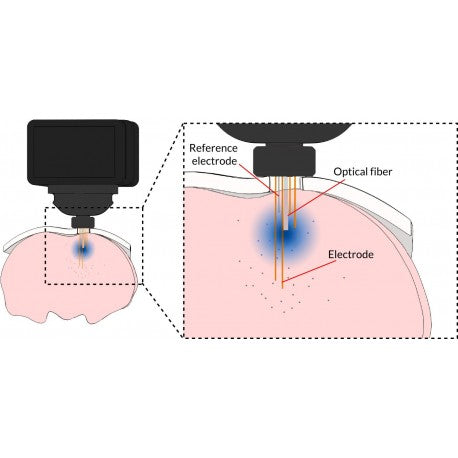

  • Les canules optiques Fi-Wi sont conçues pour être implantées de manière chronique sur le crâne d'un animal. La base du réceptacle est plus petite pour faciliter l'implantation. La fibre optique est connectée à une DEL dirigeant la lumière directement dans une zone cérébrale spécifique. L'activation de la DEL est effectuée par la tête dont l'intensité lumineuse délivrée pourrait être modulée tout au long de l'expérience (0-100%, DC à 1000 Hz, différentes formes d'impulsions). La longueur de la fibre est personnalisée avec une tolérance de 0.1 mm.

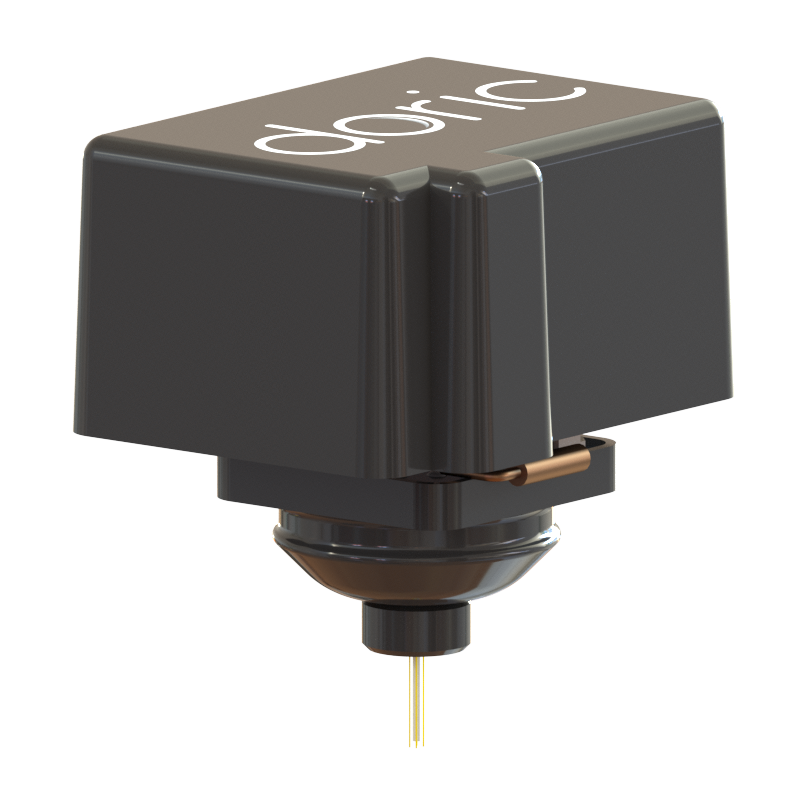

    La canule possède un connecteur électrique pour maintenir la tête sans fibre et sans fil en place. Entre les expériences, la tête peut être facilement déconnectée de la canule et reconnectée au moment opportun.

    Remarque :
    • Le choix du headstage sans fibre et sans fil doit correspondre au type de canule Fi-Wi choisie.
    • La canule de test Fi-Wi est une réplique de la canule optoélectrique Fi-Wi qui peut être connectée à n'importe quel headstage sans fibre et sans fil.
    • La canule de test Fi-Wi peut être utilisée pour tester les fonctions de la tête et les modèles d'éclairage dans les conditions de l'expérience.
  • Fibre optique - 200 µm - NA 0.66
    - 400 µm - NA 0.66
    Puissance DEL @ 150 mA
    * fibre 200/250 µm - NA0.66)
    - 465 nm - 8.0 mW (256 mW / mm²)
    - 525 nm - 3.5 mW (112 mW / mm²)
    - 595 nm - 1.5 mW (48 mW / mm²)
    - 635 nm - 4.0 mW (128 mW / mm²)
    Dimensions 10 mm x 10 mm x 7 mm
    Masse 0.3 g
  • Cliquez pour télécharger la note d'application


    La propagation de la lumière dans le tissu cérébral varie en fonction du type de fibre optique et des paramètres de la source lumineuse. Il peut être visualisé dans ce
    Note d'application (la version française est disponible ici).







    Description Dessin Code Notes
    Pointe plate FLT
    Pointe conique

    C45

    C60

    Épaisseur de la pointe arrondie : ~0.1x à 0.2x diamètre du noyau

    Angles standards : 45°, 60 °

    Autres angles sur demande (max 60°)

    Pointe conique CONIQUE
  • Système d'électrophysiologie à synchronisation optogénétique sans fibre et sans fil
      Manuel utilisateur
    Canule FIWI
      Dessin
