Photométrie de fibre à imagerie groupée avec système optogénétique ciblé

Photométrie de fibre à imagerie groupée avec système optogénétique ciblé


Le code de commande:

  • Votre partenaire Cube de photométrie de fibre à imagerie groupée avec optogénétique ciblée (BFTO) permet des mesures multi-sites via des cordons de brassage à fibre optique haute densité (HDP). Ces cordons de brassage sont disponibles en modèles carrés ou hexagonaux de 7, 9 ou 19 fibres connectées au port d'échantillonnage, permettant un enregistrement combiné optogénétique et photométrique.

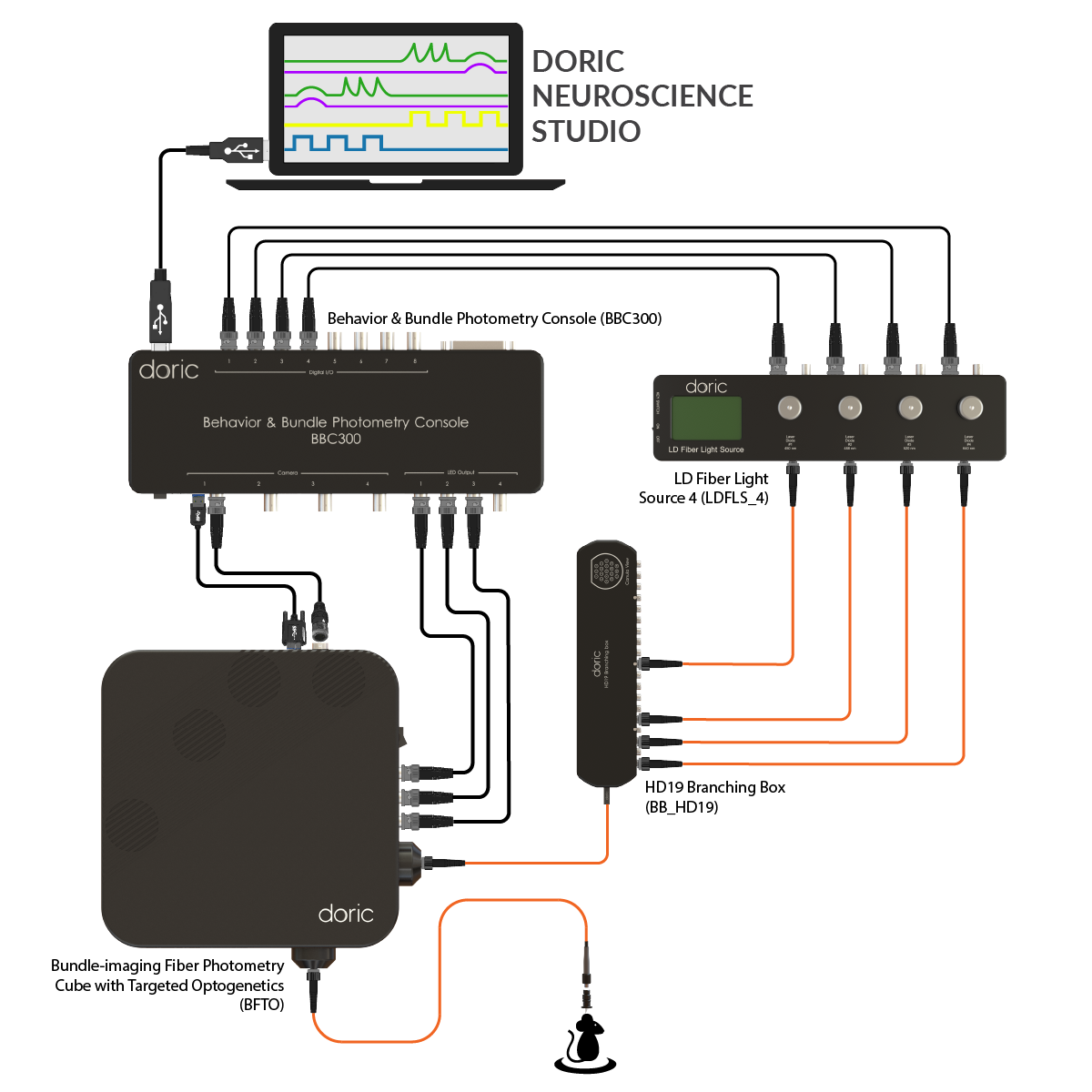

    Les LED intégrées combinent les excitations GCaMP isosbestiques et fonctionnelles avec l'excitation du fluorophore rouge. Les signaux fluorescents isobestiques et fonctionnels sont enregistrés avec le même capteur d'image en entrelaçant les excitations. Le pilote LED et le détecteur CMOS sont intégrés au système. Le modèle de stimulation optogénétique peut varier en type, en nombre et en longueurs d'onde émises. À cette fin, un deuxième cordon de raccordement à fibre optique haute densité similaire est connecté au port optogénétique et se déploie dans des connecteurs séparés. Ensuite, jusqu'à 19 entrées de stimulation optogénétique indépendantes peuvent être connectées en fonction des besoins de l'expérience (une entrée par fibre connectée au port d'échantillon).
    Le système BFTO avec optogénétique ciblée prend en charge les combinaisons de fluorophore et d'opsine suivantes :




    		 Fluorophores

    Fluorophore vert
    (GCAMP, dLight)

    Exc 460-490nm / Em 500-540nm

    Fluorophore rouge
    (GRC, Jrgeco1A, dTomato)

    Exc 555-570nm / Em 580-600nm

    Opsines

    ChR2
    450 nm

    N/D

    Séquentiel

    NpHR/Chrimson
    Mâchoires
    638 nm *

    Simultané ou séquentiel

    Simultané ou séquentiel

    *560/590 sur demande


    • Votre partenaire Photométrie de fibre par imagerie groupée avec optogénétique ciblée Système contient tous les éléments nécessaires pour effectuer des mesures de photométrie des fibres sur un grand nombre de sites avec des fluorophores verts ou rouges sur le même détecteur. Il dispose également d'un port d'entrée à fibre optique pour se connecter à une source de lumière d'activation ou d'inhibition d'opsine rouge ou bleue.

      Le système comprend :
      Éléments en option:
      Accessoires:
    • Gamme de longueurs d'onde 350 à 1100 nm
      Champ de vision Ø3 mm
      Objectif NA 0.40
      Nombre maximum d'emplacements*
      		 - 7x cœur 400 µm NA0.37
      - 9x cœur 400 µm NA0.37
      - 19x cœur 200 µm NA0.37
      Uniformité d'excitation des LED 80% au-dessus du FOV
      Uniformité d'excitation optogénétique 65% au-dessus du FOV
      Optogénétique Diaphonie entre fibres > 31 dB
      Compatibilité fibre optique - Diamètre du noyau 200 ou 400 µm
      - NA 0.37
      Bande passante spectrale - Excitation # 1: 405-410 ou 410-415 nm
      - Excitation # 2: 460-490 nm
      - Excitation # 3: 555-570 nm
      - Émission n ° 1: 500-540 nm
      - Émission n ° 2: 580-600 nm
      Atténuation du filtre optique > Bande extérieure OD 5
      Connecteur de fibres optiques HD7, HD9 ou HD19
      Dimensions 220mm x x 220mm 59mm
      CAPTEUR
      Type Capteur d'image CMOS
      Résolution 1024x1024 px
      Taille de pixel

      5.86 µm x 5.86 µm
      Fréquence d'images jusqu'à 60 Hz
      Interface informatique USB 3.0
      * pourrait être limité par la fabrication de patchcord
